PCMCIA port

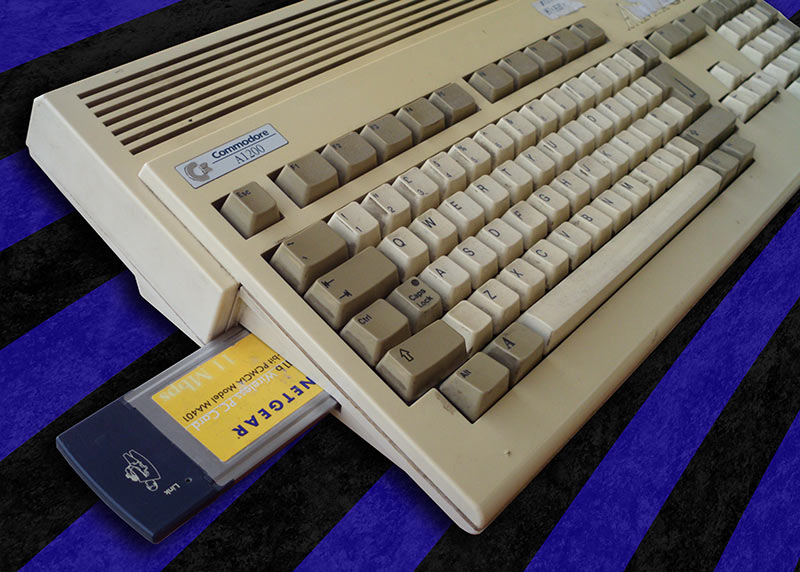

Amiga 1200 i Amiga 600 poseduju PCMCIA port za proširenje koji se nalazi sa leve strane računara.

PCMCIA je prvenstvano bila zamišljen kao slot za lako dodavanje memorije bez potrebe za otvaranjem računara.
Kasnije je isti standard iskorišćen i za druge namene tako da postoje PCMCIA kartice sa:

• serijskim portovima (RS-232)
• paralelnim (printer) portovima
• USB, FireWire portovima
• fax modemima (fiksna telefonija) i mobilnim modemima (više standarda prenosa)
• WiFi i LAN adapterima
• čitači memorijskih kartica (CF, SD, ... poduži spisak standarda)
• IDE, SCSI i SATA adapteri
• GPS, TV, muzičke kartice ...

Standardi po kojima se  PCMCIA kartica izrađuju su:

• PCMCIA (kasnije reimenovana u PC Card)
• CardBus

PC Card su 16-bitne kartice, rade na 5V ili 3.3V i generacijski su starije od CardBus kartica (koje su 32-bitne i rade na 3.3V).

Tabelarno prikazano bi to izgledalo ovako:

PCMCIA kartice se dele i na tipove po svojim fizičkim karakteristikama:

• Tip I – debljine do 3.3mm
• Tip II – debljine do 5.5mm
• Tip III – do 10.5mm

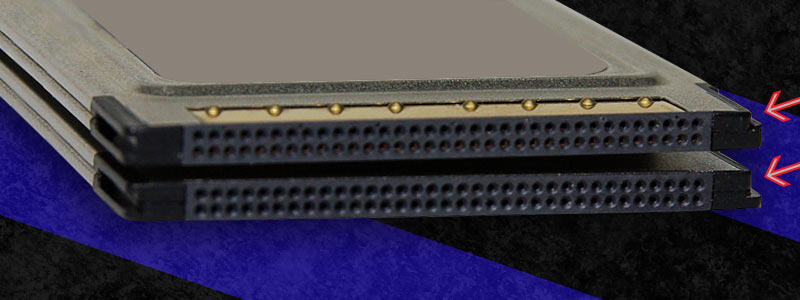

Iako su kartice sva tri tipa dosta slične (sve se priključuju na 68-pinski port) razlikuju se po obliku zupca sa strane kartice tako da, recimo nije moguće ubosti CardBus karticu u PC Card slot dok je obrnuto moguće. Bakarni lim sa 8 kvržica se javlja samo na CardBus karicama (ne na svim).

PCMCIA kartice pružaju velike mogućnosti proširenja funkcionalnosti Amiga 600 i 1200 velikim spektrom dodataka koji postoje za ovaj standard. Ipak da bi neka kartica radila potrebno je da zadovolji neke uslove:

• samo PC Card kartice rade
• samo tip II kartica
• samo 5V
• samo kartice za koje postoje napisani drajveri

Na žalost, ovo je veliki broj ograničavajućih faktora koji u startu eliminišu priličan broj kartica. Da li neka kartica radi na Amigi najlakše je proveriti na Internetu kosultujući iskustva drugih korisnika.

Na sreću, danas se PCMCIA kartice ne koriste previše pa im je i cena dosta niska (na specijalizovanim sajtovima namenjenim licitaciji polovne robe). Ipak, i pored niske cene nije zgodno kada se kartica kupi pa se ustanovi da ne odgovara. Evo par saveta kako da se brzo odredi da li postoji mogućnost da je kartica kompatibilna:

• na kartici piše CardBus - NEKOMPATIBILNA
• na kartici piše PCMCIA - možda kompatibilna
• na kartici piše PC Card - možda kompatibilna
• na kartici piše 32-bit - NEKOMPATIBILNA
• na kartici piše 16-bit - možda kompatibilna
• na kartici piše 3.3V - NEKOMPATIBILNA
• na kartici piše 5V - možda kompatibilna
• na kartici piše Type II - možda kompatibilna
• na WiFi kartici piše 22, 54,...  Mbps - najverovatnije nekompatibilna
• na WiFi kartici piše 11 Mbps - možda kompatibilna
• na LAN kartici piše 100Mbps - najverovatnije nekompatibilna
• na WiFi kartici piše 10 Mbps (ili Base TX 10) - možda kompatibilna
• kartica ima USB izlaz - NEKOMPATIBILNA
• kartica ima bakarnu pločicu sa 8 izbočina (vidi na drugoj slici) - NEKOMPATIBILNA

 Dodaci koji postoje za Amigu su:

• specijalno napravljeni za Amiga računare

• CD-ROM (i RW) kontroleri
• SCSI kontroleri za hard diskove
• SDRAM memorije
• mrežne karice
• audio/video digitalizatori

• komponente napravljene za PC kompatibilne računare koji mogu da se koriste i na Amigama

• čitači CF i drugih memorijskih kartica
• LAN kartice
• WiFi karice
• serijski port

Odeljak PCMCIA kartice opisuje pojedine kartice i njihovo ponašanje u radu sa Amigama.
Veoma brzo bi trebalo da završim brzinske testove ovih karica i objavim ovde rezultate.
Takođe, napravio sam kompilaciju više lista (pokupljenih sa Interneta) o PCMCIA uređajima koji rade na Amigama.

Navratite ponovo uskoro.
